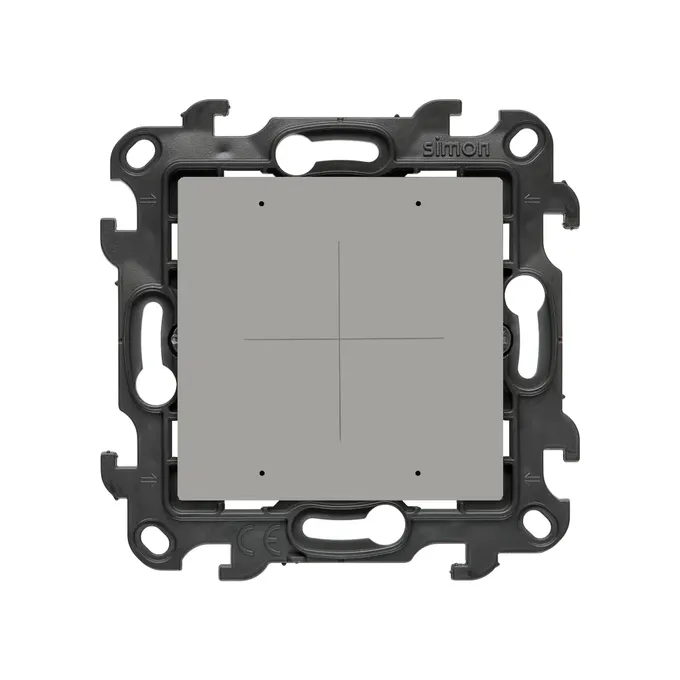

Łącznik bezpotencjałowy służy do niezależnego sterowania czterema obwodami. Do większych obciążeń należy użyć dodatkowego stycznika, podłączając go do wyjścia łącznika.
Klawisz sterownika posiada cztery pola sterujące i cztery diody sygnalizujące pracę. Możliwość zmiany podświetlenia na jeden z siedmiu kolorów oraz regulację jasności. Możesz też całkowicie wyłączyć podświetlenie.
Urządzenie może pracować jako: ŁĄCZNIK, ŁĄCZNIK CZASOWY LUB PRZYCISK.
Personalizacja klawiszy elektronicznych
Możliwość personalizacji klawiszy piktogramami z dostępnej bazy, żeby ułatwić sobie korzystanie ze sterowników i łączników elektronicznych.
Tryby działania
Urządzenie może pracować w następujących trybach:
- STEROWANIA – normalna praca zgodna z ustawioną funkcją ŁĄCZNIK, ŁĄCZNIK CZASOWY, PRZYCISK
- KONFIGURACJI – zmiana parametrów pracy (opisana w instrukcji)
P1-P4 pola sterujące, L1-L4 diody sygnalizujące pracę.
Funkcjonalność
ŁĄCZNIK
- Krótkie naciśnięcie pola i - załączenie lub wyłączenie odpowiedniego wyjścia „x”
- Długie naciśnięcie i - uaktywnienie opóźnionego wyłączenia, odliczanego od momentu puszczenia klawisza. Załączone wyjście sygnalizowane jest świeceniem odpowiedniej diody
ŁĄCZNIK CZASOWY
- Krótkie naciśnięcie pola i - załączenie opóźnionego wyłączenia, odliczanego od momentu puszczenia klawisza lub wyłączenie odpowiedniego wyjścia „x”
- Załączone wyjście sygnalizowane jest powolnym miganiem odpowiedniej diody
PRZYCISK
- Naciśnięcie pola i - załączenie odpowiedniego wyjścia „x” w czasie trwania nacisku, sygnalizowane świeceniem odpowiedniej diody
Instalacja przycisków poczwórnych wymaga dodatkowego okablowania. Zachęcamy do zapoznania się z instrukcją obsługi dostępną do pobrania poniżej.
Podłączenie do instalacji elektrycznej 230V.
FUNKCJE DODATKOWE
- Ustawienie podświetlenia klawiszy (Zmiana koloru oraz jasności)
- Ustawienie opóźnienia wyłączenia
- Ustawianie rodzaju pracy
- Zamiana wyjść (Funkcja służy do zmiany przypisania wyjść do klawiszy)
