System aparatury modułowej Schneider Electric Easy9 Pro – Niezawodna ochrona elektryczna i zarządzanie energią
Aparatura modułowa z serii Schneider Electric Easy9 Pro to kompleksowy, zaawansowany technicznie system, który stanowi fundament nowoczesnych i bezpiecznych instalacji elektrycznych. Został on zaprojektowany z myślą o zapewnieniu bezkompromisowej ochrony obwodów, urządzeń końcowych oraz przede wszystkim zdrowia i życia użytkowników budynków. Komponenty te tworzą spójny ekosystem, w którym każdy element – od bazowych zabezpieczeń nadprądowych po zaawansowane rozdzielnice multimedialne – doskonale ze sobą współpracują. System bazuje na uniwersalnym standardzie mocowania na szynie DIN o szerokości 35 milimetrów, co sprawia, że instalacja ta sprawdza się zarówno w całkowicie nowych inwestycjach, jak i podczas zaawansowanych modernizacji czy renowacji układów zasilania w istniejących już budynkach z wieloletnią historią. Wszelkie prace związane z wymianą przestarzałych zabezpieczeń zazwyczaj przebiegają bezkolizyjnie i szybko, co czyni ten system wysoce elastycznym rozwiązaniem technicznym i w pełni odpowiada na częste pytania dotyczące kompatybilności nowego osprzętu ze starszą infrastrukturą.
Certyfikowane bezpieczeństwo i najwyższe normy jakościowe
Każdy moduł pracujący w ramach tego ekosystemu opiera się na rygorystycznych międzynarodowych standardach, co gwarantuje pełną niezawodność. Ochronę obwodów realizują wyłączniki nadprądowe Schneider Easy 9 PRO spełniające wymogi normy IEC/EN 60898-1, podczas gdy urządzenia wykrywające prądy upływowe są zgodne z wytycznymi norm IEC 61008-1 oraz IEC 61009-1. System ten wymagania regulacji bezpieczeństwa dla nowoczesnej aparatury modułowej. Znak CE, deklaracje zgodności na teren Unii Europejskiej oraz certyfikacja CB widoczna na urządzeniach stanowią potwierdzenie najwyższej rzetelności wykonania. Niezwykle istotną i innowacyjną cechą całej linii produktowej jest opatentowany system sygnalizacji otwarcia styków. Fizyczna obecność widocznego, zielonego paska na froncie aparatów (między innymi w wyłącznikach różnicowoprądowych Schneider Easy 9 PRO i nadprądowych) daje jednoznaczną, bezbłędną informację o faktycznym odłączeniu napięcia. Funkcja ta pozwala na wykonywanie wszelkich operacji serwisowych na dalszych częściach obwodu w sposób bezpieczny, minimalizując ryzyko porażenia.

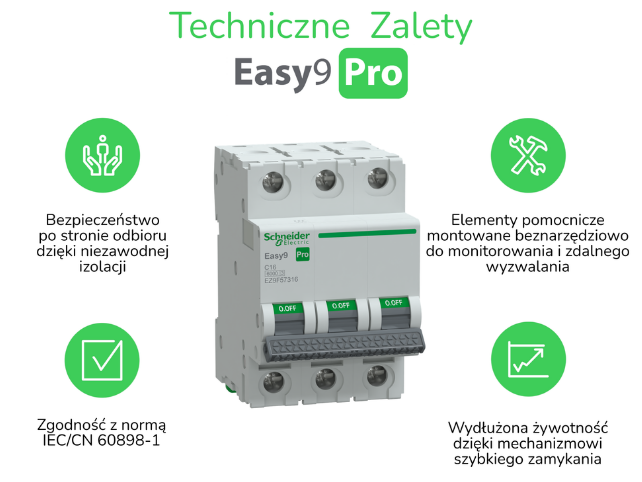

Zaawansowana ochrona przed zwarciami i przeciążeniami (MCB)

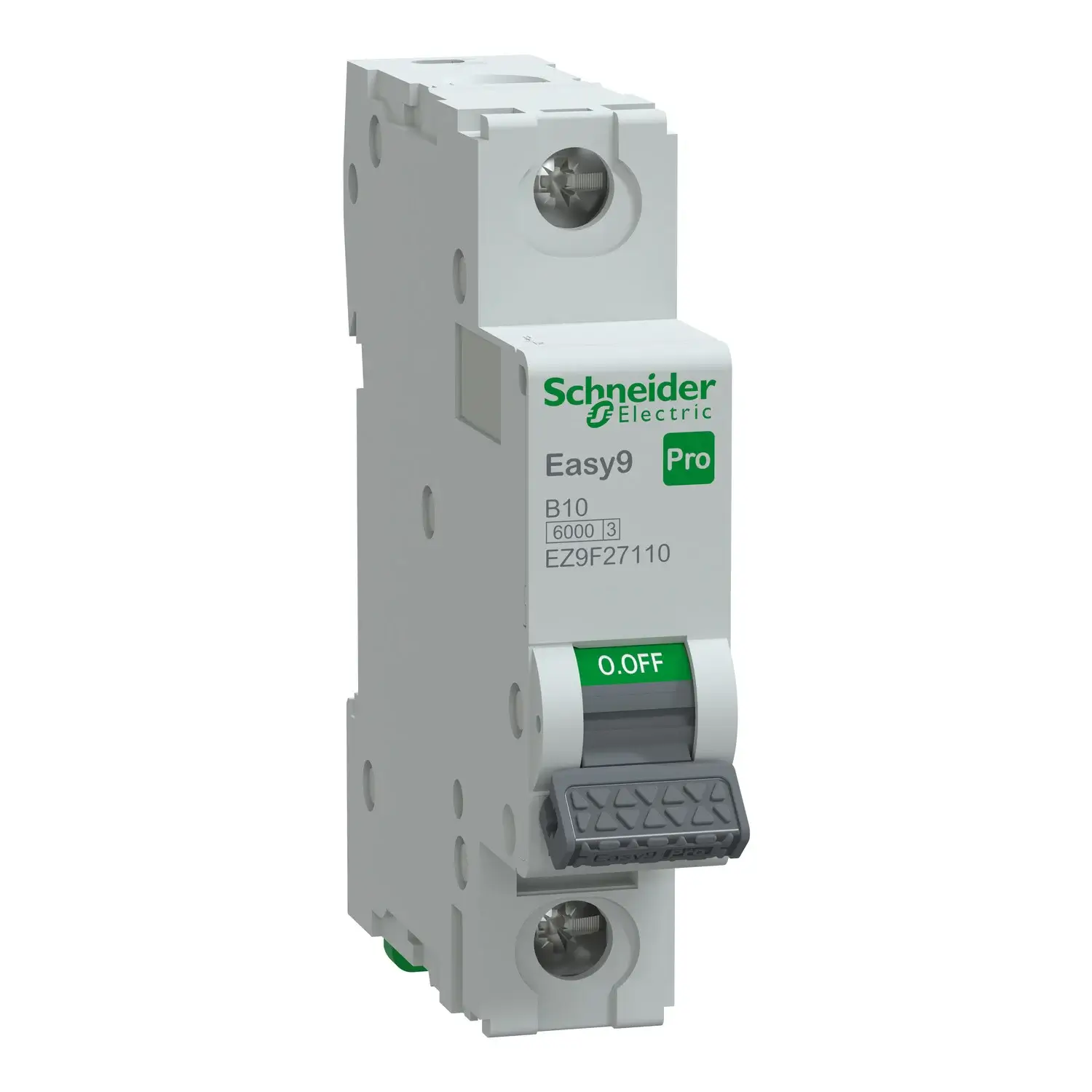

Kluczowym elementem chroniącym instalację są wyłączniki nadprądowe Schneider Easy 9 PRO o znamionowej zdolności wyłączania na poziomie 6000 A (6 kA). Urządzenia te zapewniają solidne zabezpieczenie przeciwzwarciowe, charakteryzując się przy tym najwyższą, trzecią klasą ograniczenia energii. Występują one w zróżnicowanych wariantach od 1-biegunowych do 4-biegunowych i oferują najpopularniejsze charakterystyki wyzwalania typu B oraz C. Pozwala to na precyzyjne dopasowanie ochrony do specyfiki obwodu, od tradycyjnego oświetlenia po zaawansowane układy z wyższymi prądami rozruchowymi. Aby zapobiegać niekontrolowanemu nagrzewaniu się połączeń, aparaty wyposażono w ząbkowane zaciski kablowe, które bezkonkurencyjnie zwiększają wytrzymałość na przypadkowe zerwanie lub wyrwanie pracującego przewodu. Z kolei mechanizm bardzo szybkiego zamykania styków minimalizuje czas iskrzenia, co wprost przedłuża trwałość wewnętrznych komponentów. Aparaty te oferują bezawaryjne funkcjonowanie w ekstremalnych temperaturach od -5°C aż do +60°C. Właściwy montaż przewiduje moment dokręcania wynoszący 3,5 N.m dla głównych miedzianych żył zasilających, a zaciski windowe obsługują kable o przekroju od 1 mm² do nawet 35 mm².
Precyzyjne zabezpieczenia różnicowoprądowe (RCCB i RCBO)

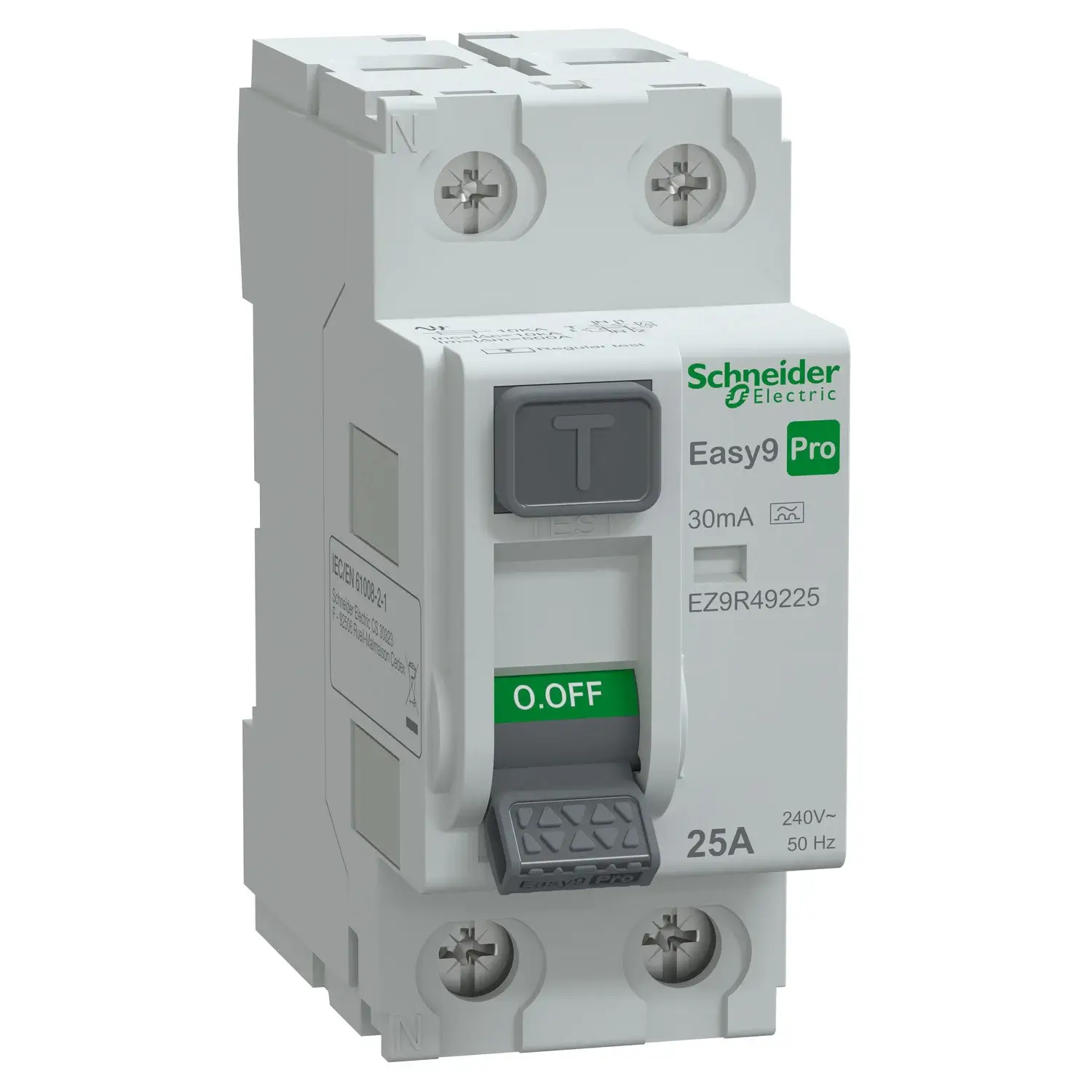

W trosce o ochronę infrastruktury przed zapłonem oraz by zapobiegać porażeniom przy dotyku bezpośrednim i pośrednim, opracowano szeroką gamę wyłączników różnicowoprądowych Schneider Easy9 PRO. W dzisiejszych realiach sprzętowych ogromne znaczenie ma dostępność aparatów w wykonaniu typu A. Tego rodzaju wyłączniki, oprócz reagowania na standardowe prądy przemiennie sinusoidalne, wykrywają także prądy wyprostowane pulsacyjne, które bardzo często są generowane przez nowoczesne zmywarki, pralki, płyty indukcyjne i jednofazowe zasilacze UPS. W przypadku wystąpienia silnych, krótkotrwałych przepięć, wyłączniki te gwarantują wytrzymywany bez wyzwolenia prąd udarowy rzędu 250 A przy profilu 8/20 µs. Ich znamionowe napięcie izolacji (Ui) to 500 V, a wytrzymywane napięcie udarowe (Uimp) osiąga 4 kV. Cenną przestrzennie alternatywą są wyłączniki z członem nadprądowym (RCBO) Schneider Easy9 PRO, które w pojedynczej kompaktowej obudowie o szerokości zaledwie 18 mm, integrują zarówno funkcje ochrony przeciążeniowej, zwarciowej, jak i wykrywanie prądów upływowych.

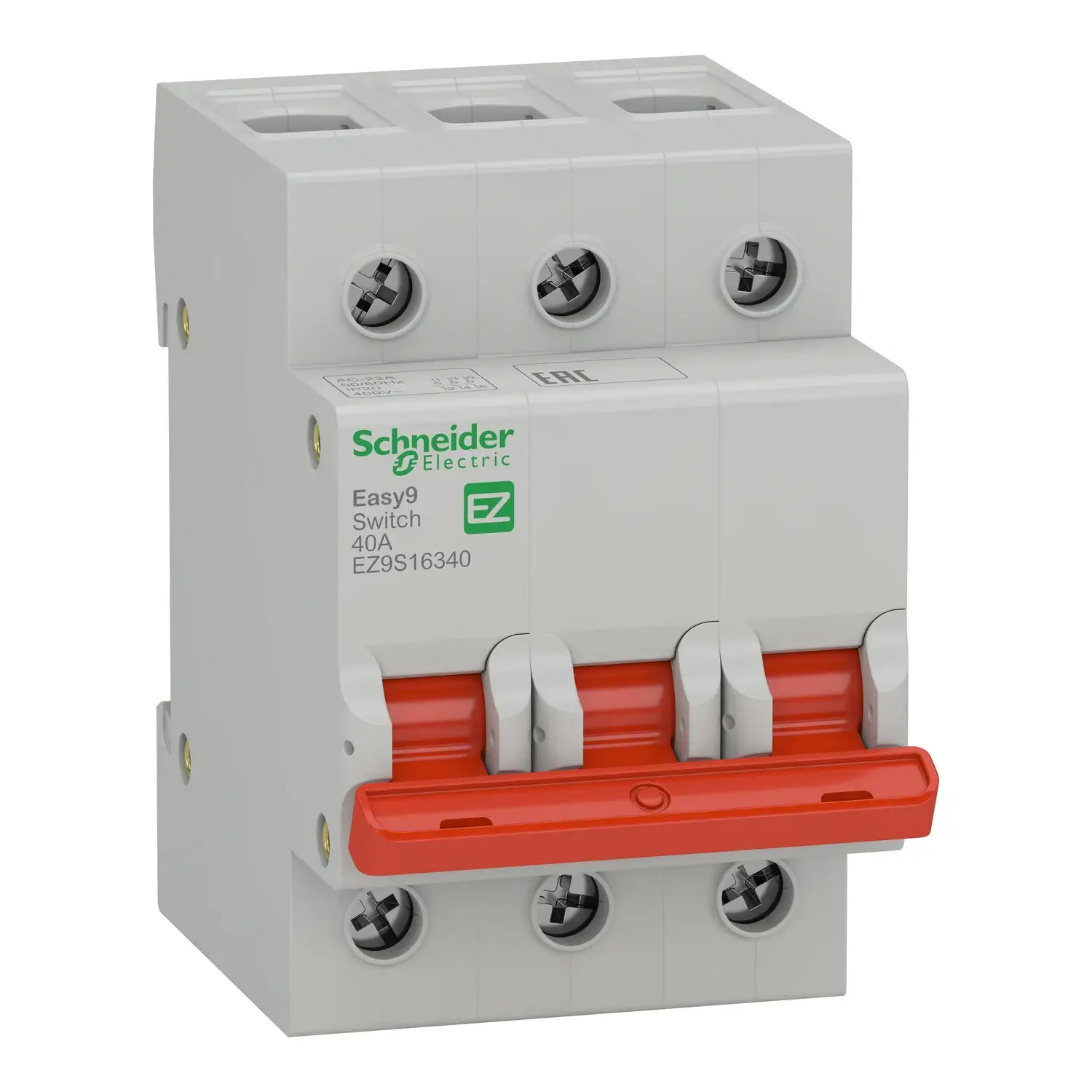

Ochrona przeciwprzepięciowa i pewne rozłączanie obwodów

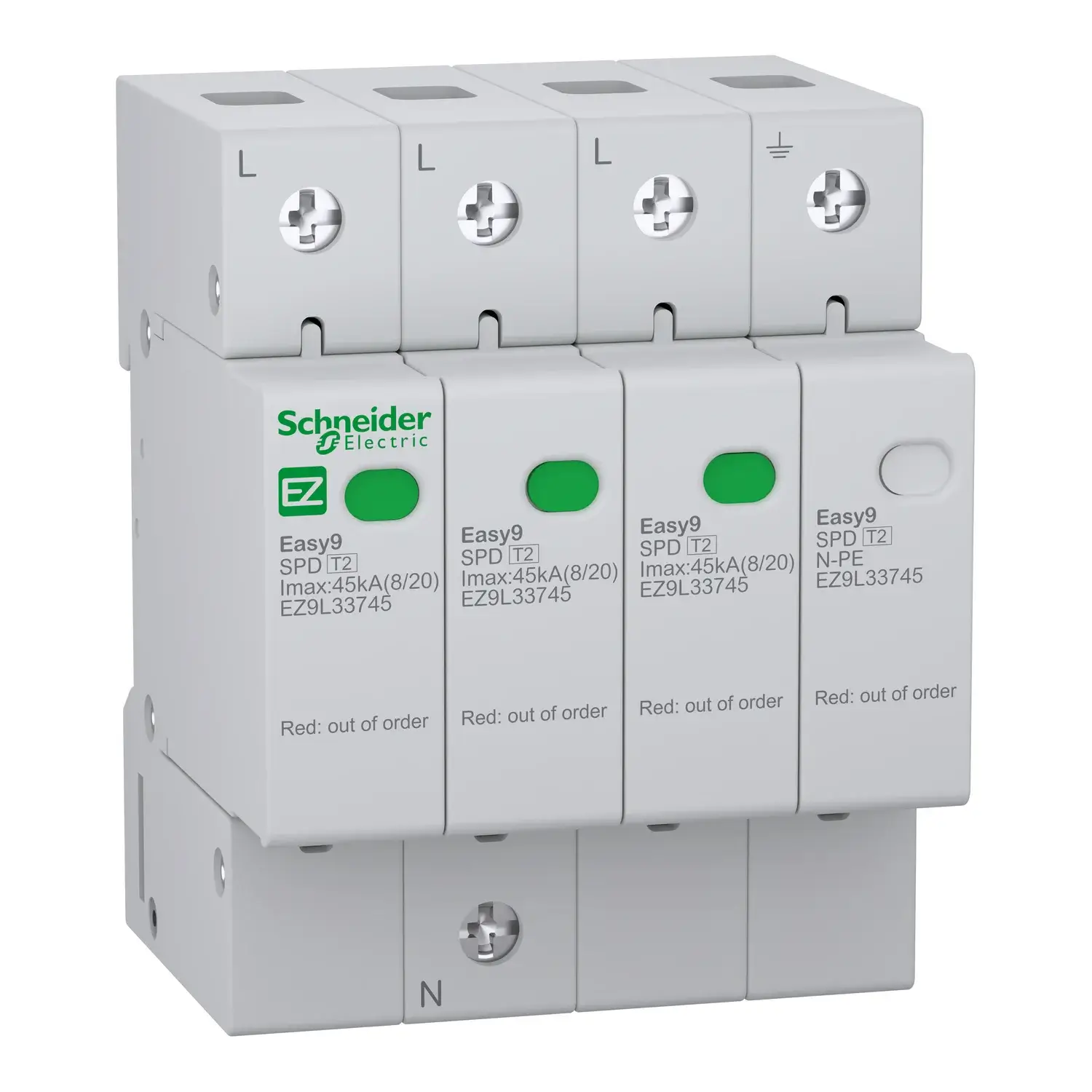

Kompleksowość opisywanego systemu przejawia się również w obecności ograniczników przepięć Typu 2 Schneider Easy PRO, które korzystają z wygodnych, wymiennych wkładek. Urządzenia te tworzą barierę obronną przed destrukcyjnymi skutkami wyładowań atmosferycznych i przepięć komutacyjnych z sieci, skutecznie chroniąc podłączoną czułą elektronikę domową i biurową. Z kolei fundamentem kontroli i ręcznego sterowania przepływem energii są modułowe rozłączniki izolacyjne Schneider Easy9 PRO wspierające prądy o wartości 40, 63, a nawet 100 A. Ze względu na pełną zgodność z normą IEC 60947-3, umożliwiają one bezpieczne, kontrolowane i wyraźnie sygnalizowane odcięcie zasilania pod obciążeniem, co jest kluczowe w trakcie prowadzenia prac serwisowych i inspekcji rozdzielnicy.
Integracja z systemami Smart Home i zaawansowane sterowanie
Obwody zabezpieczone komponentami z tej rodziny stanowią niezwykle stabilne źródło zasilania dla inteligentnych przekaźników Wi-Fi, sterowników ogrzewania czy monitorów energii. Dodatkowo sama seria oferuje zaawansowane styczniki modułowe Schneider Easy9 PRO (CT) oraz przekaźniki impulsowe Schneider Easy9 PRO (TL). Przekaźniki te umożliwiają sterowanie oświetleniem z wielu miejsc za pomocą przycisków, sprawdzając się przy obsłudze żarówek LED, lamp halogenowych i opraw świetlówkowych. Pobierają one minimalną moc w momencie rozruchu cewki na poziomie 19 VA i reagują na błyskawiczne impulsy sygnałowe o długości od 50 do 200 milisekund. Z kolei styczniki, pracujące z częstotliwością do 100 operacji przełączania na dobę (i łącznej trwałości na poziomie 200 000 cykli), radzą sobie ze zdalnym zarządzaniem wybranymi systemami wentylacyjnymi, układami grzewczymi czy roletami.
Synergia wyposażenia i użyteczne akcesoria łączeniowe

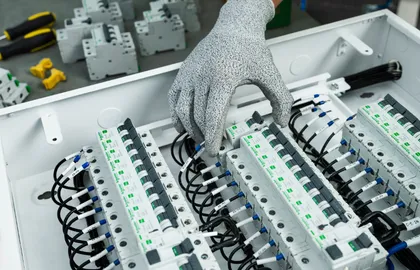

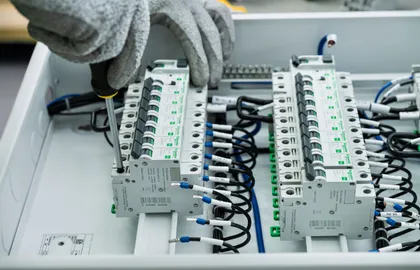

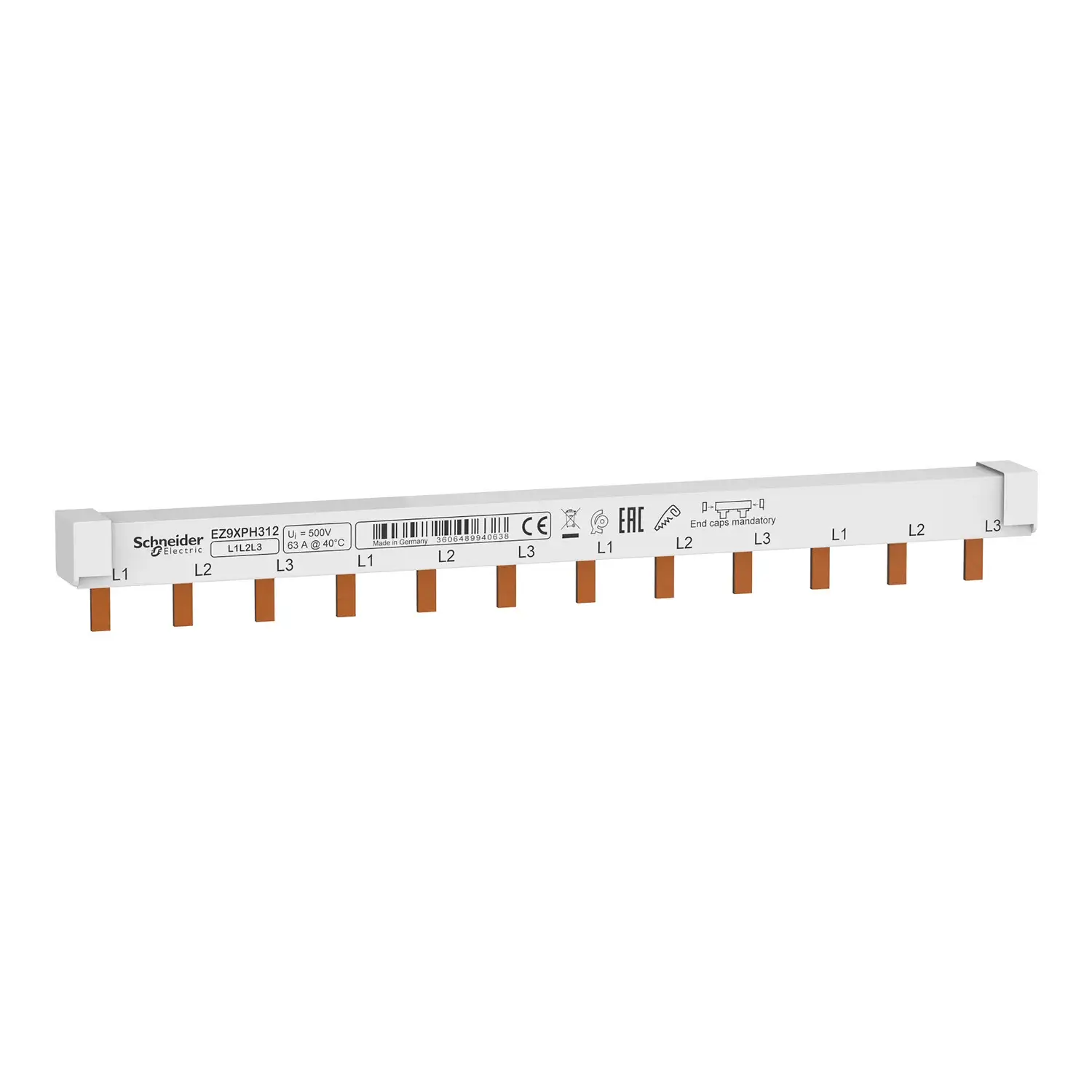

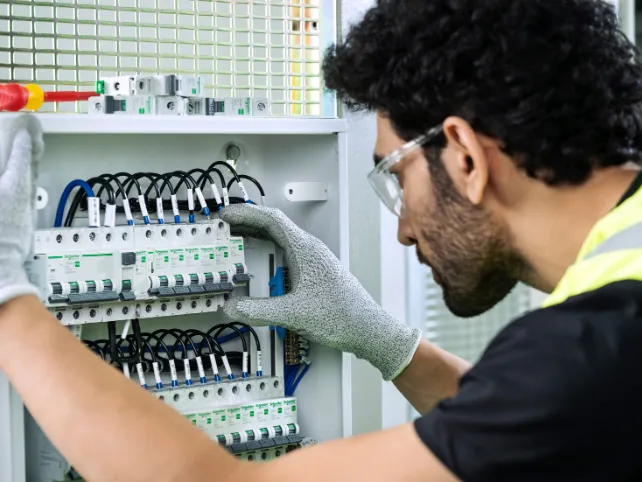

Kolejnym zagadnieniem, które bardzo mocno ułatwia montaż, jest bogaty wybór akcesoriów modułowych Schneider Easy9 PRO minimalizujących chaos wewnątrz obudowy. Organizację przewodów wspierają certyfikowane szyny łączeniowe Schneider Easy9 PRO w wersjach sztyftowych (dla zacisków górnych) oraz grzebieniowych (dla zacisków dolnych). Szyny te skutecznie redukują zapotrzebowanie na stosowanie klasycznych przewodów wielodrutowych, zwiększając przy tym przestrzeń w rozdzielnicy, optymalizując chłodzenie aparatów i obniżając do absolutnego minimum ryzyko pożarowe związane z niedokładnie dokręconymi kablami. System obejmuje również pomocnicze moduły wyzwalaczy wzrostowych (MX) i styków sygnalizacyjnych (OF, SD). Dzięki nim zyskuje się możliwość zewnętrznego raportowania stanu konkretnego aparatu – potwierdzenia czy jest on w pozycji otwartej, zamkniętej, bądź czy został zrzucony w wyniku wykrycia uszkodzenia. Wprowadzenie kabli odbywa się poprzez zaciski windowe, które automatycznie układają przewód w idealnej, wymaganej pozycji dociskowej. W sekcji uzupełniającej znajdują się ponadto jednofazowe i trójfazowe lampki sygnalizacyjne Schneider Easy9 PRO wskazujące na stałą obecność zasilania oraz gniazda montowane na profilu DIN, idealne do podłączania specjalistycznych urządzeń diagnostycznych.

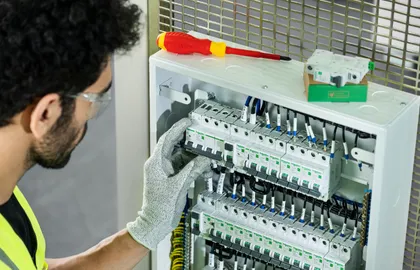

Solidne serce układu – Obudowy rozdzielcze i multimedialne

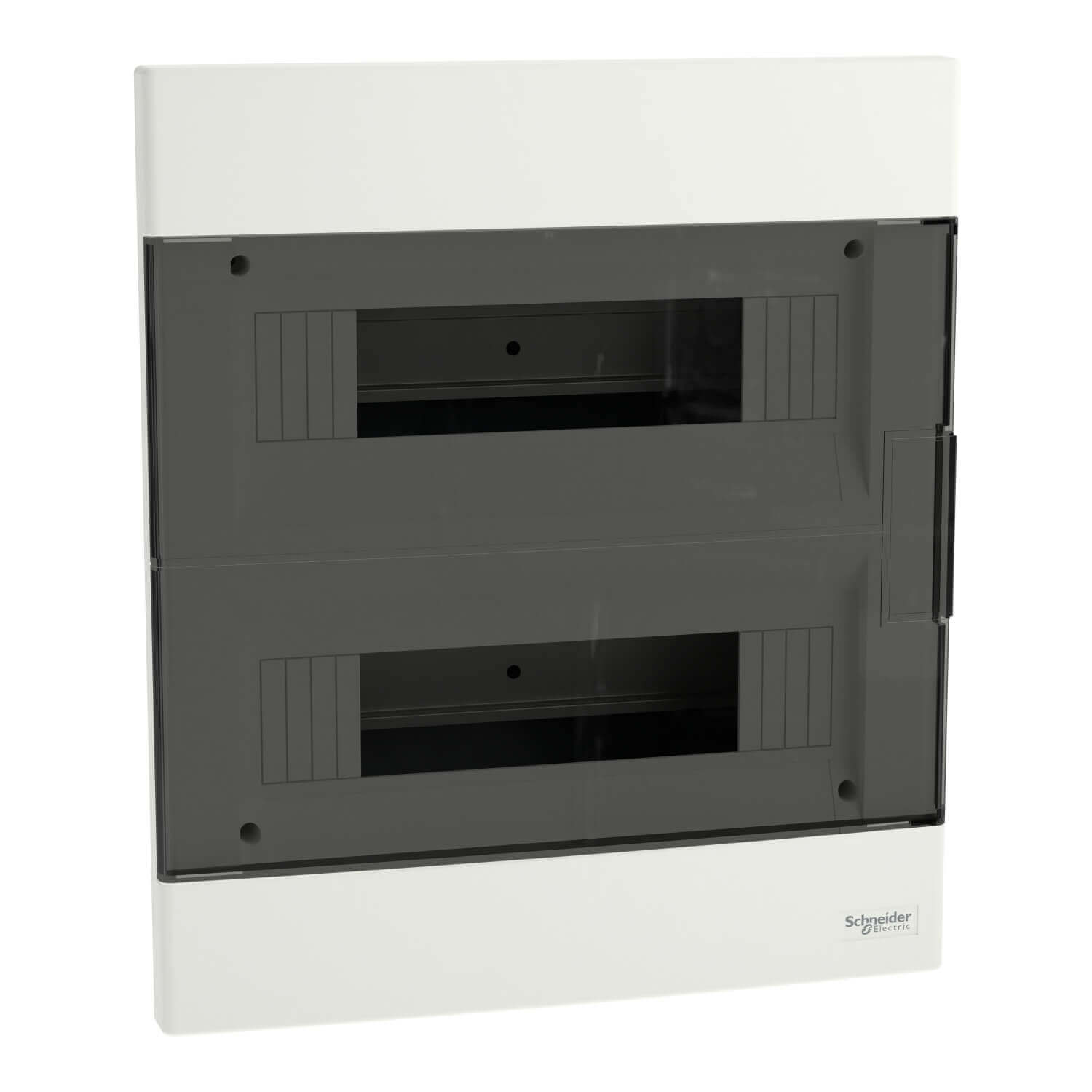

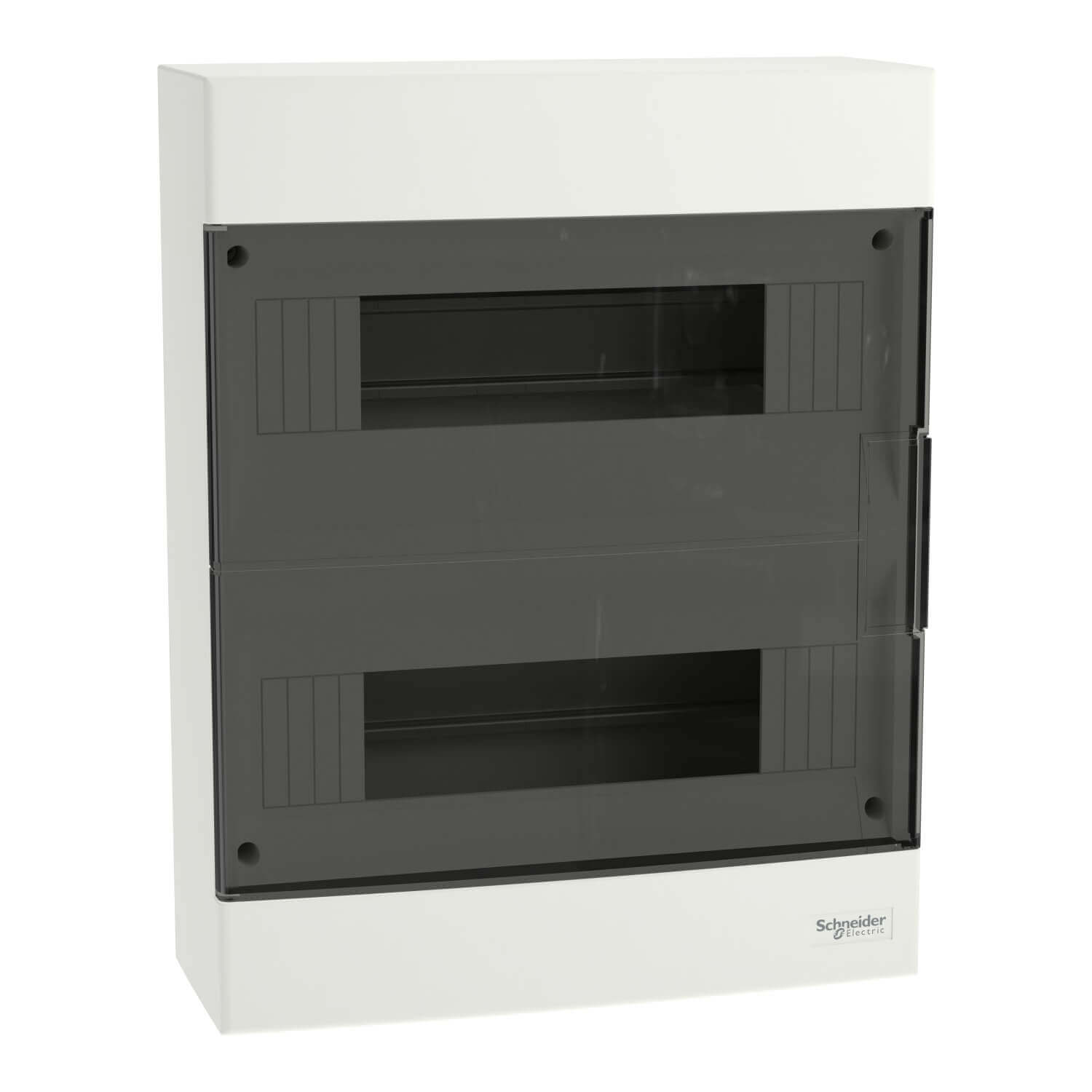

Dla pełnej funkcjonalności i należytej ochrony komponentów, wszystkie wymienione moduły muszą zostać zainstalowane w dedykowanych osłonach. Służą do tego certyfikowane obudowy Easy9 EU (do montażu natynkowego i podtynkowego) oraz wysoce pojemne warianty PrismaSeT XS. Rozwiązania te oferują nowoczesny i dopracowany wygląd z harmonijnie zaprojektowanymi drzwiami w wariantach dymionym, pełnym białym, a także przezroczystym. Charakteryzują się otwieraniem skrzydeł pod bardzo szerokim kątem dochodzącym do 180 stopni, co maksymalizuje wygodę dostępu.
Ekologia w procesie produkcyjnym i cyfrowe oprogramowanie projektowe
Platforma produktowa niezwykle rygorystycznie podchodzi do wymogów polityki klimatycznej. Każdy sprzęt jest zbadany i opisany certyfikowanym, niezależnym dokumentem oceny środowiskowej produktu (PEP). Obowiązuje tu absolutna zgodność ze ścisłymi wytycznymi REACH i RoHS eliminującymi szkodliwe substancje.

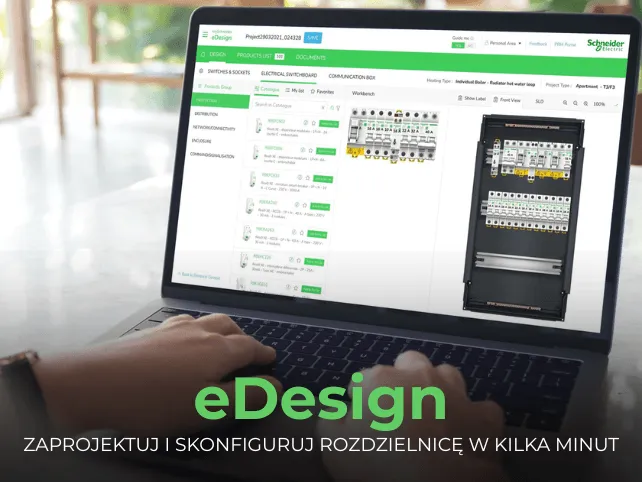

Aby błyskawicznie konfigurować tego typu zaawansowane systemy i unikać błędów przy ręcznym dobieraniu części, udostępnione zostało bezpłatne, działające w chmurze narzędzie eDesign. Pozwala ono w kilka prostych minut wirtualnie skompletować podzespoły, wygenerować spersonalizowaną listę materiałową, potwierdzić ułożenie aparatów w wybranej szafie rozdzielczej i wygenerować gotowy schemat blokowy niezbędny przy ostatecznym uruchomieniu zasilania.
