Obudowy instalacyjne – rozdzielnice Volta i rozdzielnice Cosmos

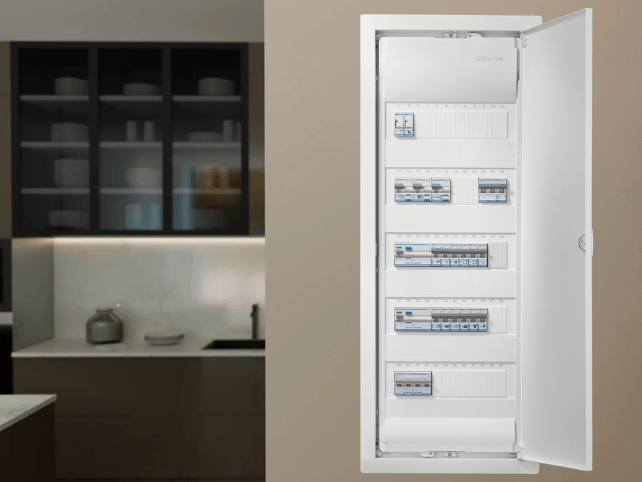

Fundamentem fizycznym infrastruktury elektrycznej w budynkach są obudowy rozdzielcze. W segmencie rozdzielnic podtynkowych Hager podstawowym systemem jest rodzina produktów Hager Volta. Zbudowane są one w oparciu o metalową ramę i płaskie drzwi, które dzięki swojej grubości pozwalają na mechaniczne zlicowanie płaszczyzny zamknięcia z tynkiem ściany. Drzwi występują w kolorach litych (np. białym) oraz w wersjach transparentnych.

Konstrukcja rozdzielnic Volta dostarcza o 30 procent więcej miejsca na okablowanie w stosunku do standardowych norm na rynku elektroinstalacyjnym. System wyposażony jest fabrycznie we wbudowaną w korpus zintegrowaną poziomicę rurkową, która pozwala instalatorom na bezpośrednią weryfikację odchylenia obudowy. Do podłączania okablowania uziemiającego i neutralnego producent stosuje beznarzędziowe zaciski QuickConnect. Mechanizm ten eliminuje konieczność dociskania żył przy użyciu narzędzi ręcznych. Modele z serii Volta produkowane są w obudowach mieszczących od 12 do 60 modułów instalacyjnych (w wariantach z podziałem od jednego do pięciu rzędów). Dodatkowo w ramach tej samej rodziny występują rozdzielnice multimedialne Hager. Zamiast szyn DIN posiadają one wewnętrzne płyty perforowane, służące do montażu podzespołów sieci teleinformatycznych (routery, switche, dystrybutory RTV-SAT).

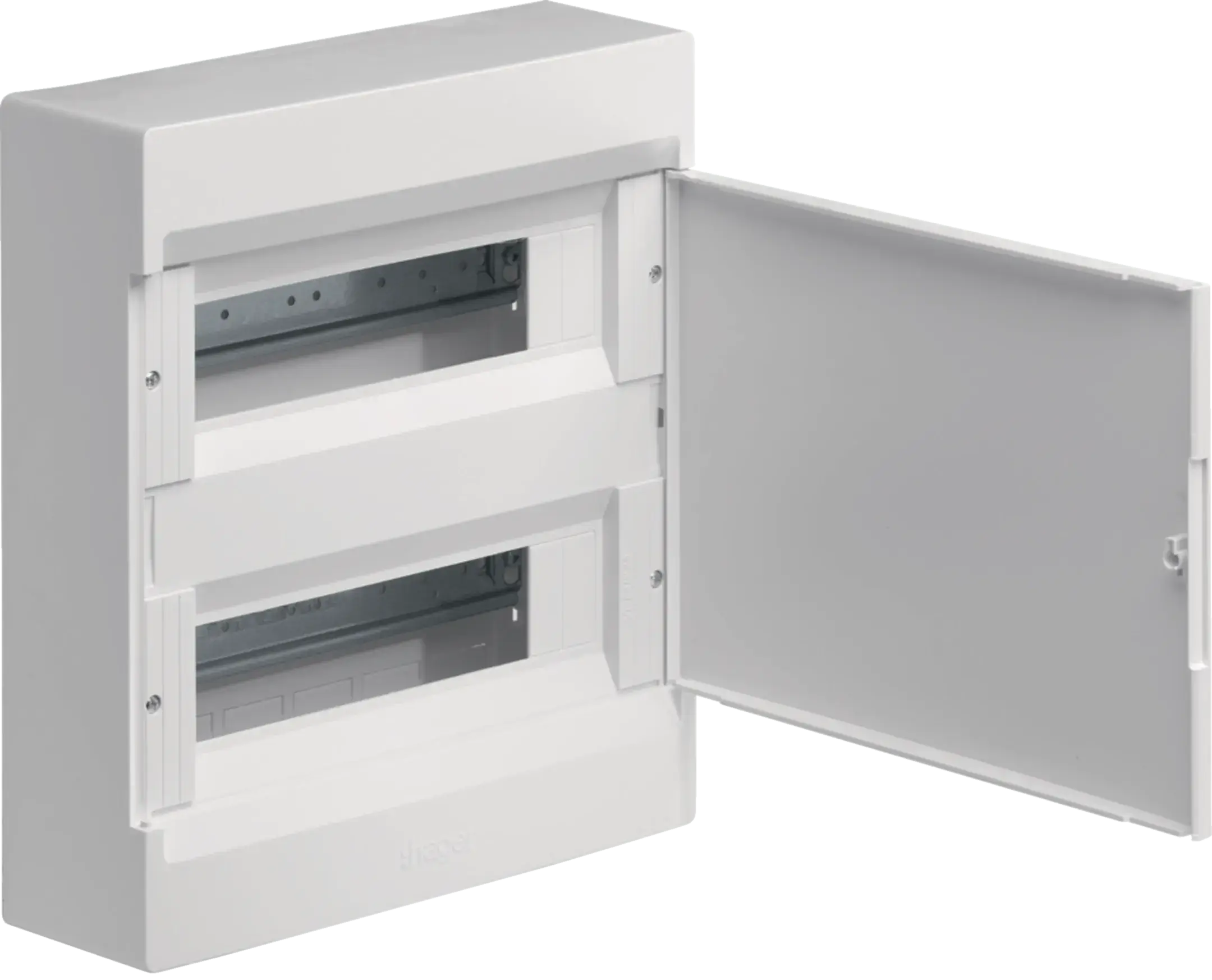

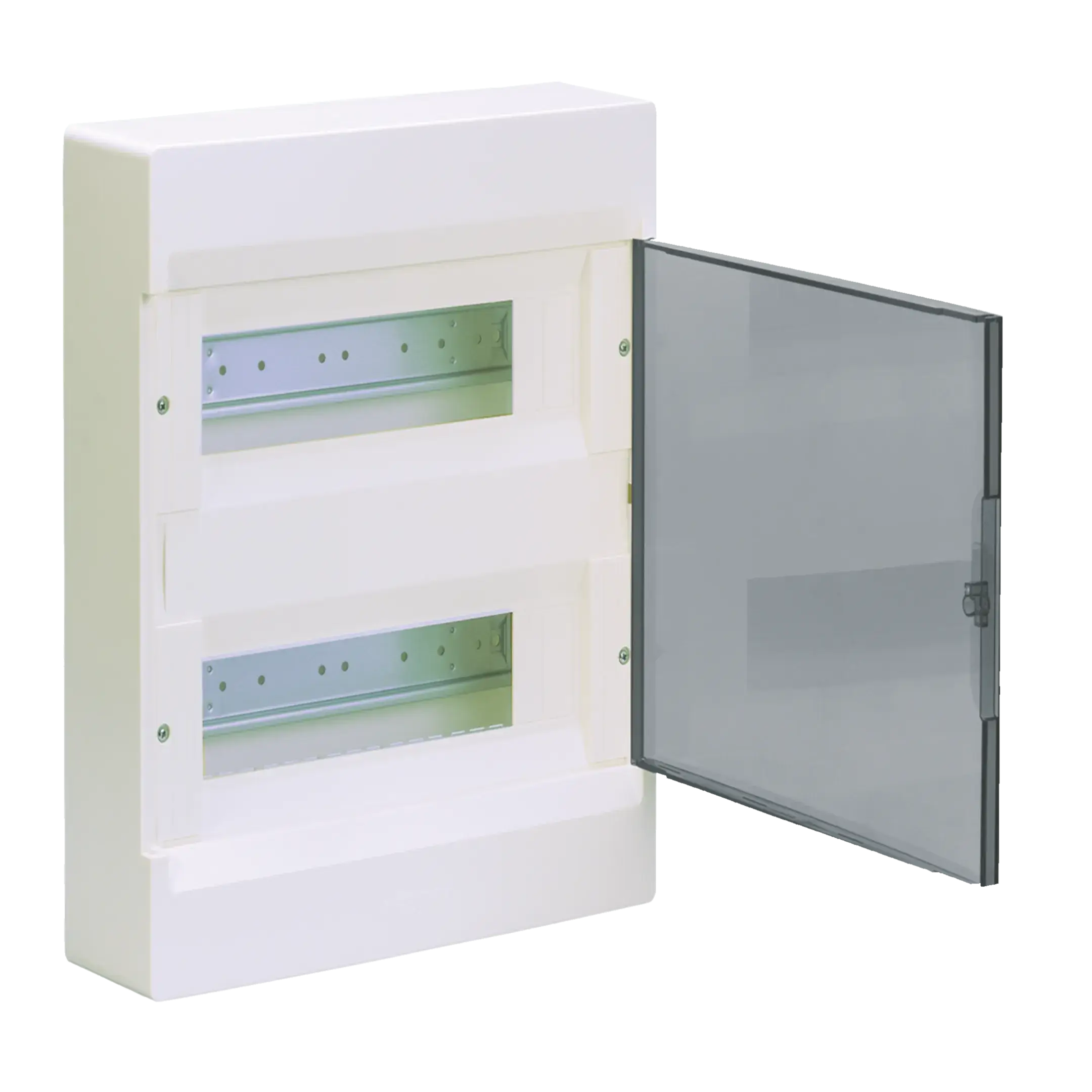

Do aplikacji natynkowych stosowane są rozdzielnice Hager Cosmos. Urządzenia te charakteryzują się zwartą bryłą oraz podwyższonym wskaźnikiem ochrony szczelności (IP). Montuje się je w ciągach komunikacyjnych, garażach, piwnicach oraz obiektach przemysłowych, gdzie nie ma możliwości osadzenia puszki podtynkowej.

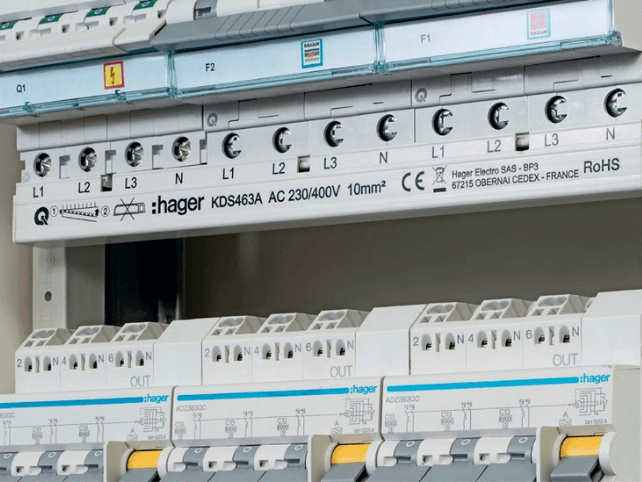

Parametry aparatury modułowej

W obudowach rozdzielczych umieszcza się standaryzowane wielkością aparaty chroniące sieć przed usterkami.

• Wyłączniki nadprądowe (bezpieczniki) Hager: pełnią funkcję odłączania zasilania w momencie wystąpienia zwarć mechanicznych i przeciążeń prądowych na obwodach. Oferowane są w wariantach 1-biegunowych (1P), 2-biegunowych (2P), 3-biegunowych (3P) oraz 4-biegunowych (4P). Mają zwartą zdolność zwarciową na poziomie 6 kA. Urządzenia produkowane są z charakterystykami wyzwalania typu B oraz typu C

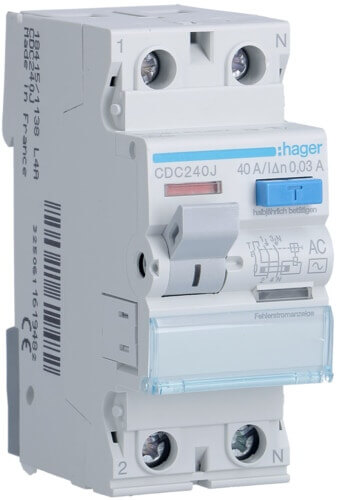

• Wyłączniki różnicowoprądowe (RCD) Hager: mechanizmy wykrywające upływ prądu i pełniące rolę ochrony przeciwporażeniowej. Reagują na prąd różnicowy wynoszący 30 mA (0,03 A). Producent udostępnia modele wyposażone w typ wyzwalania AC (obciążenia o przebiegu przemiennym) oraz wyzwalacze typu A. Do współpracy z urządzeniami AGD (np. pompy ciepła, pralki) posiadającymi falowniki dedykuje się wersje w specyfikacji typu F.

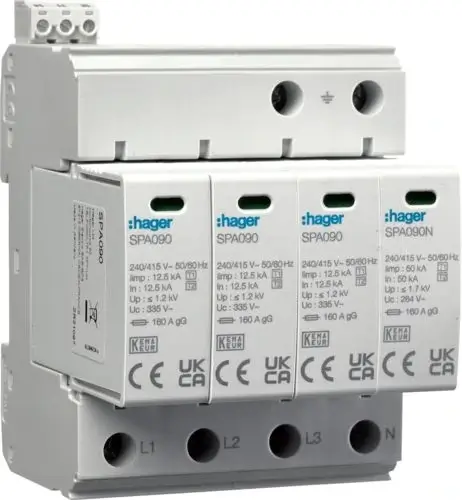

• Ograniczniki przepięć (SPD) Hager: moduły klasyfikowane jako strefy T1+T2. Chronią one przewody i wpiętą do instalacji elektronikę przed skokami napięcia sieciowego i uderzeniami piorunów w linie energetyczne.

Baza osprzętowa – Architektura techniczna one.platform

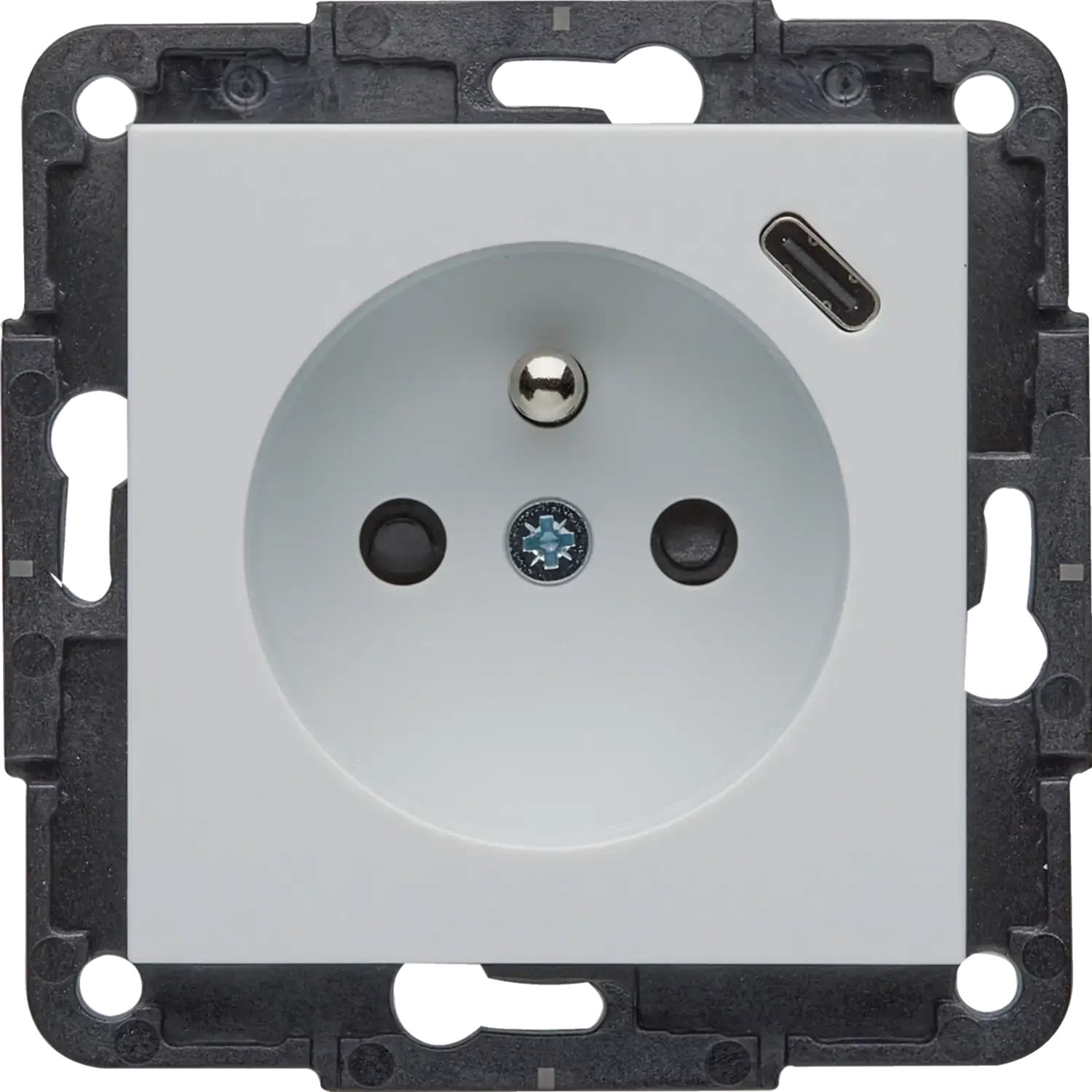

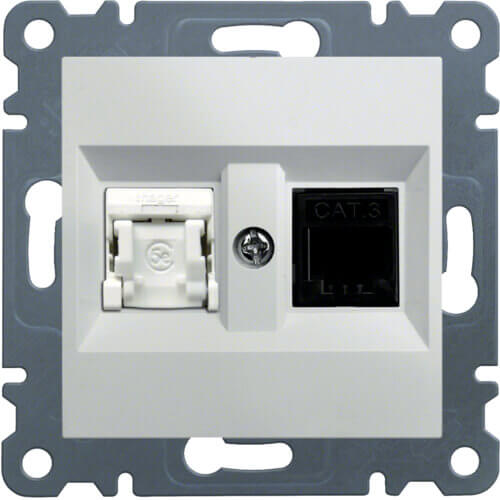

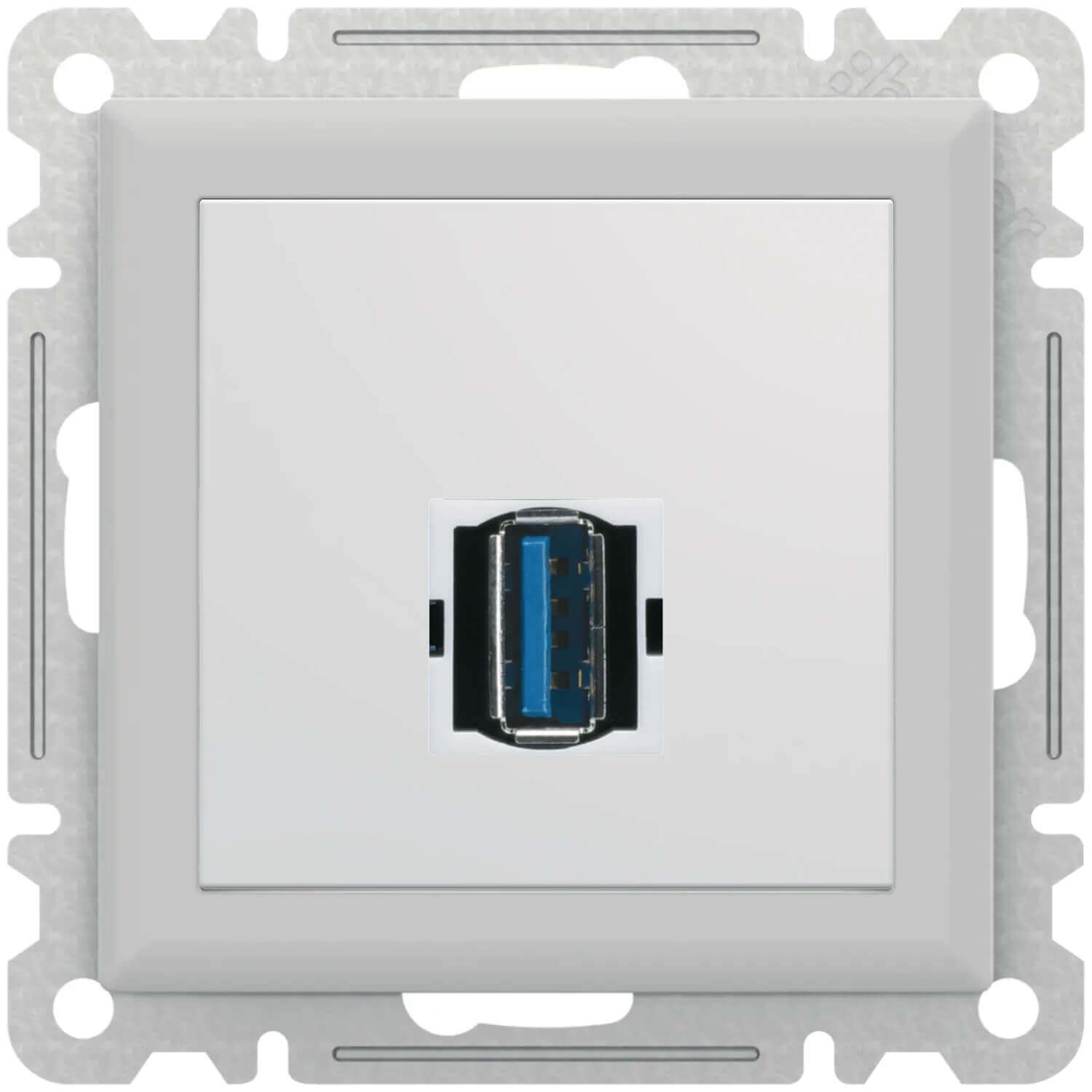

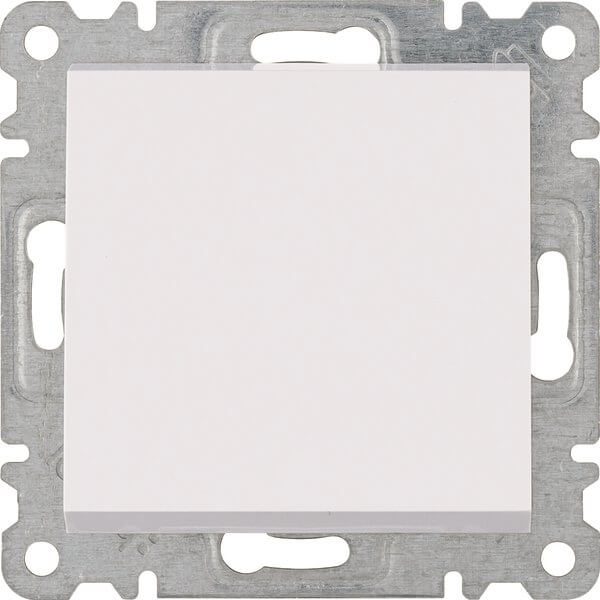

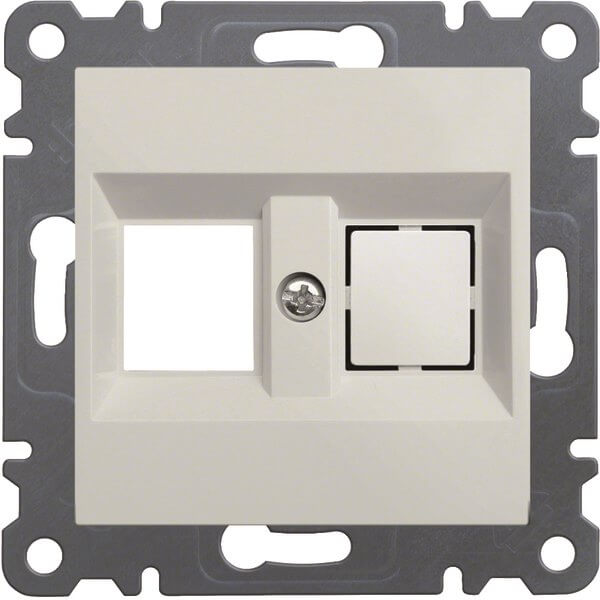

Budowa gniazd elektrycznych i łączników w architekturze one.platform oddziela techniczny mechanizm ukryty w puszce instalacyjnej od części zewnętrznych (ramki i klawisza). Instalator wykorzystuje w murze ujednoliconą, wspólną bazę kontaktową dla łączników (np. jednobiegunowych, świecznikowych, schodowych, krzyżowych czy przycisków zwiernych). System one.platform obejmuje m.in. porty zasilające z uziemieniem typu Schuko, gniazda komputerowe RJ45 (kat. 5e i kat. 6, w tym ekranowane), ładowarki USB (USB-A i USB-C) oraz gniazda głośnikowe High End i złącza HDMI 2.1. Do łączników można opcjonalnie montować wkładki jarzeniowe LED.

Charakterystyka wykończeniowych serii osprzętu

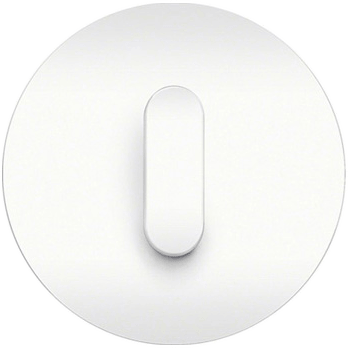

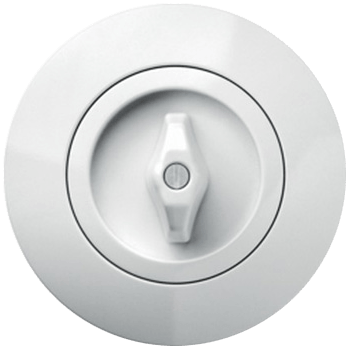

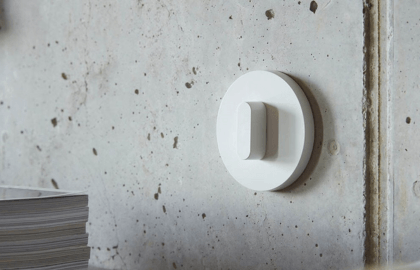

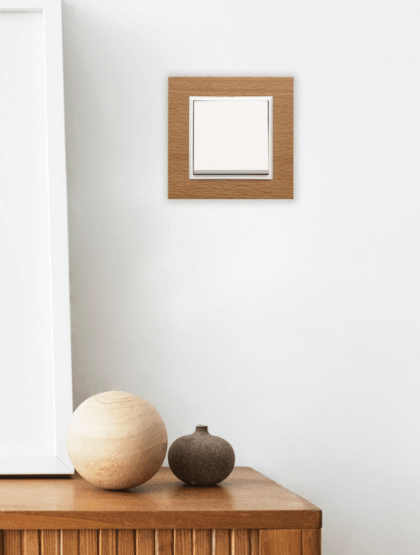

Charakterystyka wykończeniowych serii osprzętu opiera się na różnorodnych platformach materiałowych, z których podstawową jest modułowa linia Hager lumina. Dzieli się ona na trzy warianty, rozpoczynając od lumina soul, która charakteryzuje się miękką formą oraz wyraźnie zaokrąglonymi krawędziami ramki. Z kolei lumina intense to wariant o prostych krawędziach tworzący płaski profil ścienny, produkowany w palecie barw obejmującej biały, srebrny i czarny. Najwyższym technicznie wariantem z tej rodziny jest lumina passion, gdzie ramki wykańczane są za pomocą szlachetnych surowców, w tym ze szkła hartowanego (występującego w wariantach czarne szkło oraz białe szkło), profili ze szczotkowanego aluminium oraz naturalnego drewna, takiego jak antyczny dąb czy drewno buk. W segmencie o podwyższonym standardzie materiałowym dostępne są Serie 1930/Glas, które posiadają zdefiniowany centralny kształt oparty na kole i pozwalają na montaż charakterystycznych łączników obrotowych. Kolejną grupą technologiczną są Serie R.classic, wykorzystujące okrągły moduł centralny wpuszczony w cienką ramkę, wytwarzaną m.in. w wykończeniach biały połysk oraz czarny połysk. Architektura wykończeniowa obejmuje również Serię R.1/R.3/R.8, która łączy formę okrągłego klawisza z kanciastą formą ramy zewnętrznej. Podzespoły w tych liniach odlewane są ze szkła, surowego betonu oraz stali nierdzewnej. Uzupełnieniem asortymentu w aplikacjach środowiskowych i technicznych jest Seria W.1, czyli dedykowany osprzęt natynkowy, którego zamknięta obudowa spełnia rygorystyczne parametry szczelności IP55 i posiada bryzgoszczelne klapki na sprężynach.

Automatyka budynkowa i łączność Bluetooth

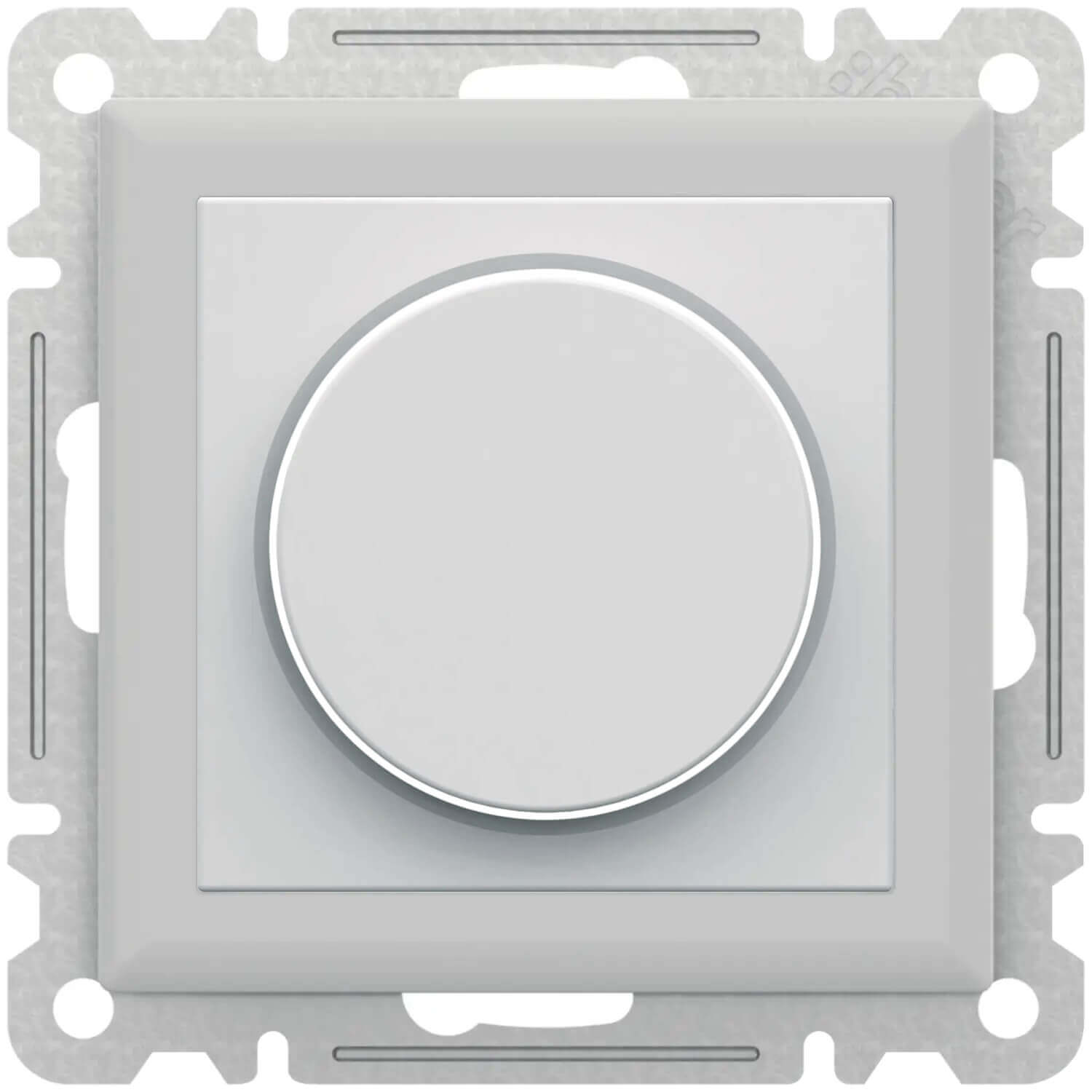

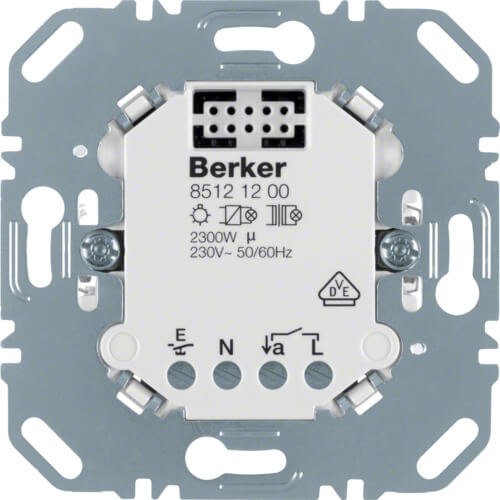

W ramach platformy dostępne są moduły elektroniczne, takie jak ściemniacze i czujniki ruchu, dedykowane do współpracy z oświetleniem LED i halogenowym. Część łączników elektronicznych posiada bezprzewodowy interfejs Bluetooth, umożliwiający sterowanie z poziomu aplikacji na smartfona m.in. roletami i żaluzjami. Integracja ta pozwala na aktywację funkcji logicznych, takich jak harmonogramy tygodniowe oraz funkcje astronomiczne zależne od położenia geograficznego i godzin wschodu oraz zachodu słońca.
