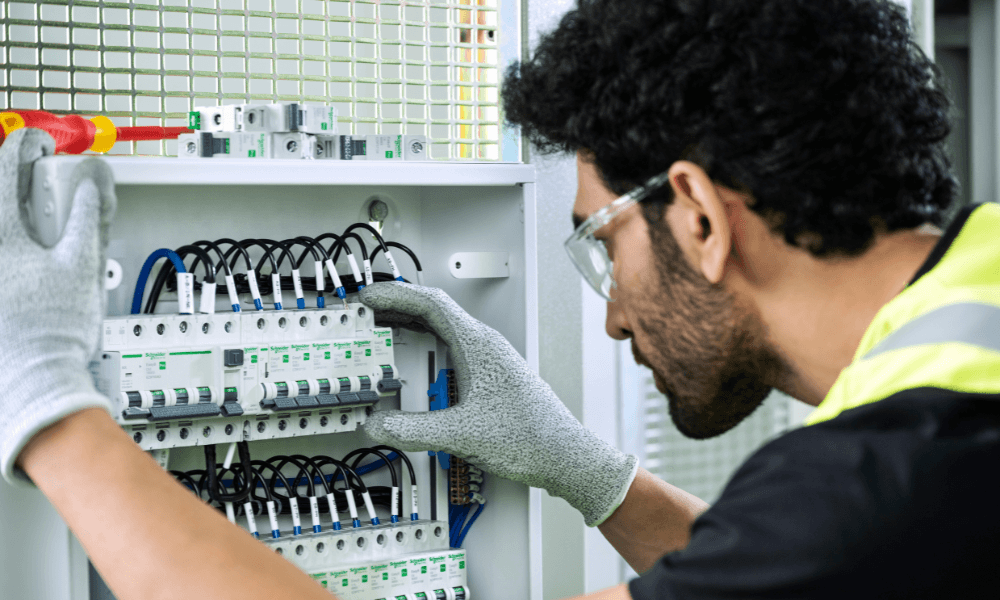

Wyposażenie współczesnych mieszkań oraz obiektów komercyjnych uległo w ostatnich latach głębokiej transformacji. Powszechne stosowanie opraw LED, zaawansowanej elektroniki domowej, płyt indukcyjnych czy urządzeń z układami inwerterowymi sprawia, że domowa sieć mierzy się dziś z zupełnie innymi obciążeniami niż jeszcze kilkanaście lat temu. Tradycyjna aparatura modułowa starszego typu może w efekcie nie w pełni odpowiadać na specyfikę pracy nowoczesnych, wrażliwych odbiorników. Jako kompleksową odpowiedź na te wyzwania firma Schneider Electric zaprojektowała serię aparatury modułowej Easy9 Pro. To wszechstronna i spójna linia produktów dedykowana do budownictwa mieszkaniowego oraz małych i średnich obiektów komercyjnych – takich jak restauracje, apteki, sklepy spożywcze czy lokale detaliczne. Łączy ona podwyższone wymogi bezpieczeństwa z ergonomicznymi rozwiązaniami, które znacząco podnoszą komfort codziennej pracy instalatora.
Ostatnio na naszym blogu: Szybszy montaż i funkcje smart w serii Simon 24
Ochrona przewodów przed skutkami zwarć i przeciążeń
Jednym z najważniejszych zadań nowoczesnego systemu zasilania jest ochrona kabli przed nagłymi awariami. Gwałtowny wzrost natężenia prądu podczas zwarcia niesie za sobą ryzyko termicznego uszkodzenia izolacji przewodów ukrytych pod tynkiem. Aby zapobiec degradacji struktury kablowej budynku, aparaty nadprądowe muszą odpowiednio szybko i skutecznie ograniczyć destrukcyjną energię.

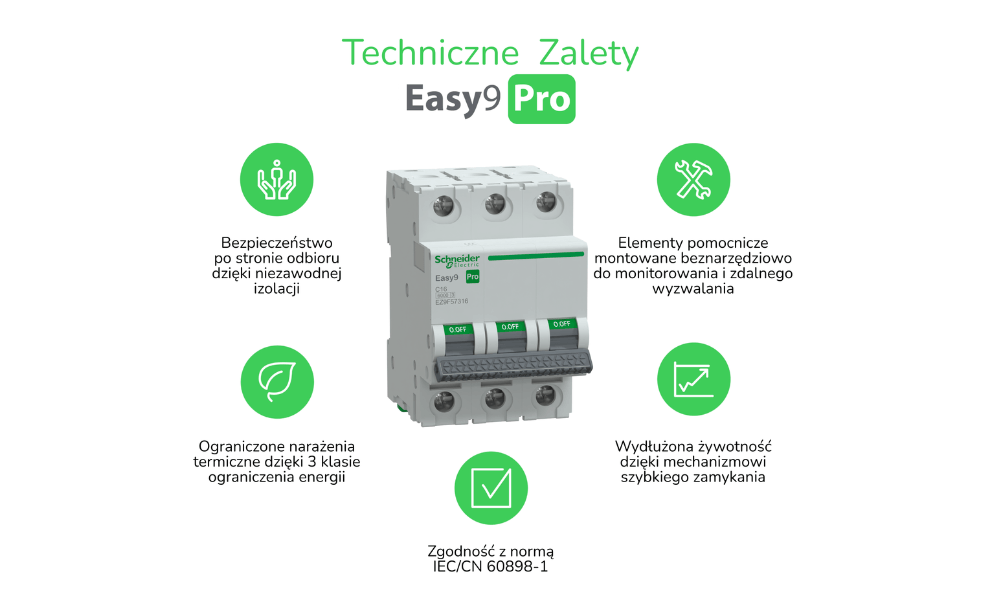

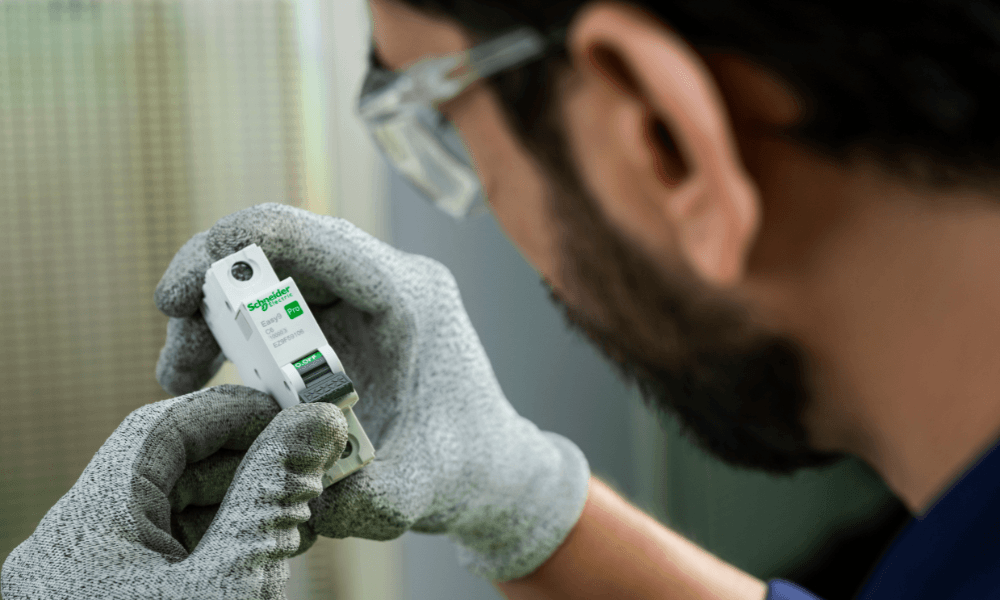

W serii Easy9 Pro MCB wyłączniki nadprądowe charakteryzują się znamionową zdolnością wyłączania (Icn) na poziomie 6000 A (zgodnie z normą IEC/EN 60898-1) oraz posiadają najwyższą, 3. klasę ograniczenia energii. Parametry te sprawiają, że aparat w skrajnie krótkim czasie przerywa obwód, chroniąc instalację podtynkową przed przegrzaniem.

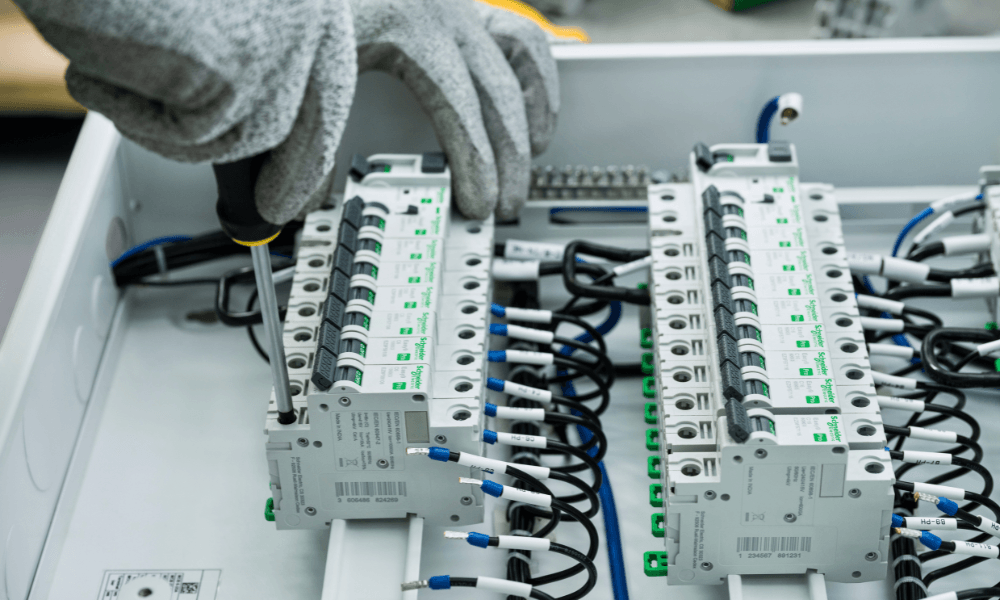

Z perspektywy montażowej istotnym dopełnieniem tej ochrony jest konstrukcja samych zacisków. W aparatach o prądzie znamionowym od 1 do 63 A zastosowano ząbkowane zaciski windowe. Sprawiają one, że wprowadzany przewód jest samoczynnie prowadzony do właściwej pozycji. Ząbkowanie powierzchni styku znacząco zwiększa wytrzymałość mechaniczną na wyrwanie kabla, co zapobiega luzowaniu się połączeń pod wpływem codziennej eksploatacji instalacji.
Detekcja prądów upływu w nowoczesnych urządzeniach
O ile wyłączniki nadprądowe dbają o integralność samych przewodów, o tyle ochrona użytkowników przed porażeniem wymaga innego rodzaju czułości, zwłaszcza w obliczu nowoczesnego sprzętu AGD. Pralki z inwerterem, zmywarki czy indukcyjne płyty grzewcze wykorzystują wewnętrzne układy elektroniczne przetwarzające prąd. W przypadku uszkodzenia ich izolacji, prąd upływu może przybrać formę pulsującego prądu stałego, na który klasyczne wyłączniki różnicowoprądowe (typu AC) mogą nie zareagować prawidłowo.
Z tego powodu standardem w serii Easy9 Pro stały się wyłączniki różnicowoprądowe (RCCB) typu A. Aparaty te zostały zaprojektowane tak, aby precyzyjnie identyfikować zarówno klasyczny prąd sinusoidalny, jak i pulsujący prąd stały – przy nałożonym prądzie stałym o natężeniu do 6 mA. Są one dostępne w wersjach o czułości 30 mA (do ochrony przed porażeniem przy dotyku bezpośrednim i pośrednim) oraz 300 mA (zapewniającej dodatkowe zabezpieczenie instalacji przed ryzykiem powstania pożaru).
Dla podniesienia bezpieczeństwa obsługi, wyłączniki te wyposażono w zielony pasek na dźwigni, który jest mechanicznie powiązany ze stykami wewnętrznymi. Pojawia się on wyłącznie wtedy, gdy styki są całkowicie rozdzielone, co ułatwia instalatorowi weryfikację stanu beznapięciowego przed przystąpieniem do jakichkolwiek prac na dalszym odcinku obwodu.
Ochrona wrażliwej elektroniki przed przepięciami
Zagrożenia wewnątrz instalacji to jednak tylko część wyzwań – równie niebezpieczne dla domowego sprzętu bywają impulsy płynące bezpośrednio z sieci zewnętrznej. Wyładowania atmosferyczne, nawet te mające miejsce w pewnej odległości od obiektu, mogą indukować w sieci wysokie napięcia. Taki nagły skok przemieszcza się przewodami do wnętrza budynku, zagrażając układom scalonym w telewizorach, konsolach, routerach czy sterownikach kotłów grzewczych.
Do ograniczania tych gwałtownych impulsów służą ograniczniki przepięć Easy9 Typu 2, wykonane zgodnie z normą IEC 61643-11. Ich parametry techniczne pozwalają na optymalne dopasowanie ochrony do konfiguracji danej sieci:
- Jednofazowy ogranicznik Easy9-1P+1 charakteryzuje się największym prądem wyładowczym (Imax) na poziomie 20 kA oraz napięciowym poziomem ochrony (Up) wynoszącym 1,3 kV.
- Wersje trójfazowe 3P oraz 3P+1 oferują wyższe parametry, gdzie prąd Imax dochodzi do 45 kA, przy poziomie ochrony Up równym 1,5 kV.
Ważną zaletą eksploatacyjną tych aparatów jest ich konstrukcja oparta na wymiennych wkładkach. W momencie zadziałania ochrony i zużycia elementu roboczego nie ma potrzeby zakupu całego aparatu – wymianie podlega jedynie sam moduł ochronny, co pozwala na optymalizację kosztów serwisowania systemu.
Sterowanie obwodami o wysokim prądzie rozruchowym
Poza zabezpieczaniem sieci przed anomaliami, nowoczesna rozdzielnica musi także sprawnie obsługiwać codzienną pracę obwodów, zwłaszcza tych o specyficznej charakterystyce obciążenia. Zgrupowanie wielu punktów świetlnych LED lub montaż elektrycznych mat grzewczych wiąże się z generowaniem wysokiego, chwilowego prądu rozruchowego w momencie włączenia. Podłączenie tego typu obciążeń bezpośrednio pod standardowe łączniki ścienne może skutkować szybszym zużyciem lub uszkodzeniem ich delikatnych styków.

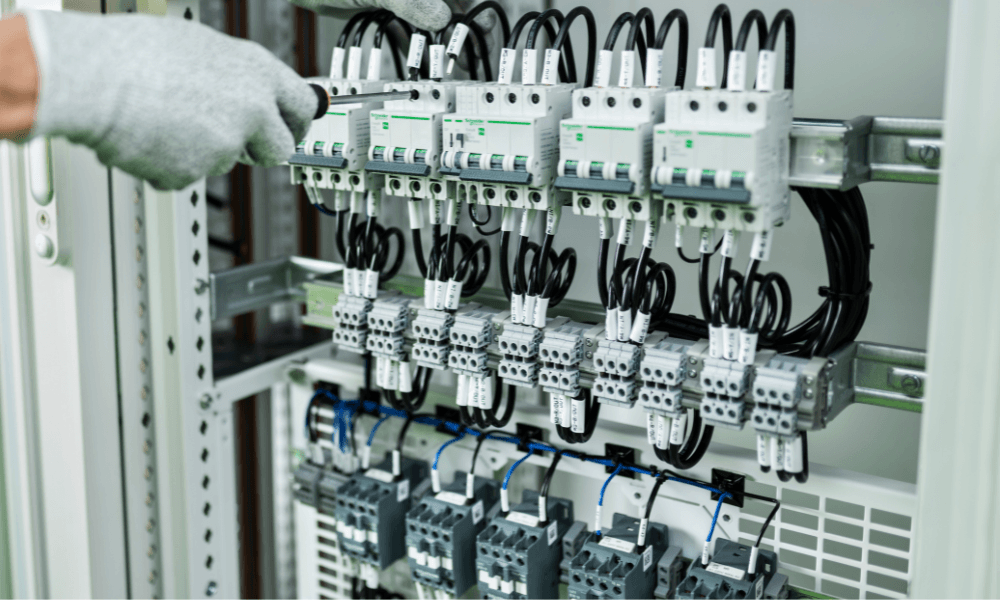

Rozwiązaniem zapewniającym płynne działanie jest odseparowanie obwodu sterowania od obwodu głównego za pomocą modułowej aparatury sterującej, która cechuje się udokumentowaną trwałością mechaniczną na poziomie 200 000 operacji przełączania. W serii Easy9 znajdziemy dwa precyzyjnie sprofilowane rozwiązania:
- Przekaźniki impulsowe Easy9 PRO TL: O prądzie znamionowym 16 A, przeznaczone do zdalnego sterowania obwodami oświetleniowymi (rezystancyjnymi, indukcyjnymi oraz oprawami LED) z wielu różnych miejsc przy użyciu przycisków.
- Styczniki modułowe Easy9 PRO CT: Zaprojektowane do zdalnego sterowania obwodami jedno- lub trójfazowymi w systemach oświetlenia, ogrzewania, wentylacji, rolet czy instalacji ciepłej wody użytkowej. Są one przystosowane do pracy przy prądach znamionowych 20 A oraz 40 A (dla kategorii użytkowania AC7a).
Wsparcie projektowe i aspekty środowiskowe
Dopełnieniem tak przemyślanego systemu są nowoczesne narzędzia cyfrowe oraz dbałość o ekologię, które stanowią dziś standard w branży elektroinstalacyjnej. Proces kompletowania całej aparatury wspiera bezpłatna aplikacja eDesign firmy Schneider Electric. Pozwala ona w kilka minut, w sposób intuicyjny, dobrać wyposażenie, zwizualizować układ aparatów w rozdzielnicy i automatycznie wygenerować gotową dokumentację dla inwestora.
Wybór serii Easy9 Pro wpisuje się również bezpośrednio w założenia ochrony środowiska. Wszystkie aparaty posiadają zewnętrzny, zweryfikowany profil środowiskowy PEP ecoPASSport oraz są w pełni zgodne z restrykcyjnymi dyrektywami RoHS i REACH. Z kolei ich opakowania składają się w co najmniej 70% z materiałów pochodzących z recyklingu, nadają się do ponownego przetworzenia i są całkowicie wolne od jednorazowych tworzyw sztucznych. Inwestycja w tę serię to zatem krok w stronę nowoczesności, bezpieczeństwa i zrównoważonego rozwoju.
